mjswan + MicroDuck：把策略搬到浏览器里，并用真实物理外力把鸭子甩倒

这一节复现一个很适合公开展示的具身智能小实验：使用官方 mjswan_playground 构建 MicroDuck 的浏览器端 MuJoCo 场景，在浏览器里运行 ONNX 策略控制鸭子，再用鼠标拖拽鸭子的身体，给它施加真实的 MuJoCo 外力。

这里要先把边界说清楚：

• 这不是重新训练 MicroDuck，也不是把一个视频做成可交互的假动画；
• 浏览器端仍然会加载场景、物理引擎、策略模型和控制面板；
• 拖拽时，mjswan 会把指针位移转换成施加在刚体上的力，释放鼠标后由物理引擎继续计算；
• 本节验证的是“策略回放 + 浏览器物理交互 + 静态部署”这条链路，不等于 MicroDuck 真机已经可以安全执行这些动作。

1. 这次要跑通什么

最终会得到一个可以通过静态 HTTP 服务打开的网页应用：

1. MuJoCo 模型被压缩成浏览器可加载的场景文件；
2. MicroDuck 的策略被导出为 ONNX；
3. MuJoCo WASM 在浏览器中负责动力学计算；
4. ONNX Runtime Web 负责策略推理；
5. Three.js 负责渲染；
6. 控制面板负责切换场景、策略和速度指令；
7. 鼠标拖拽负责给动态刚体施加外力。

本地复核时，普通回放可以正常显示 MicroDuck；拖拽鸭子以后，画面会出现力箭头，鸭子会因为外力和接触动力学倒下，而不是沿着预先录好的轨迹播放。

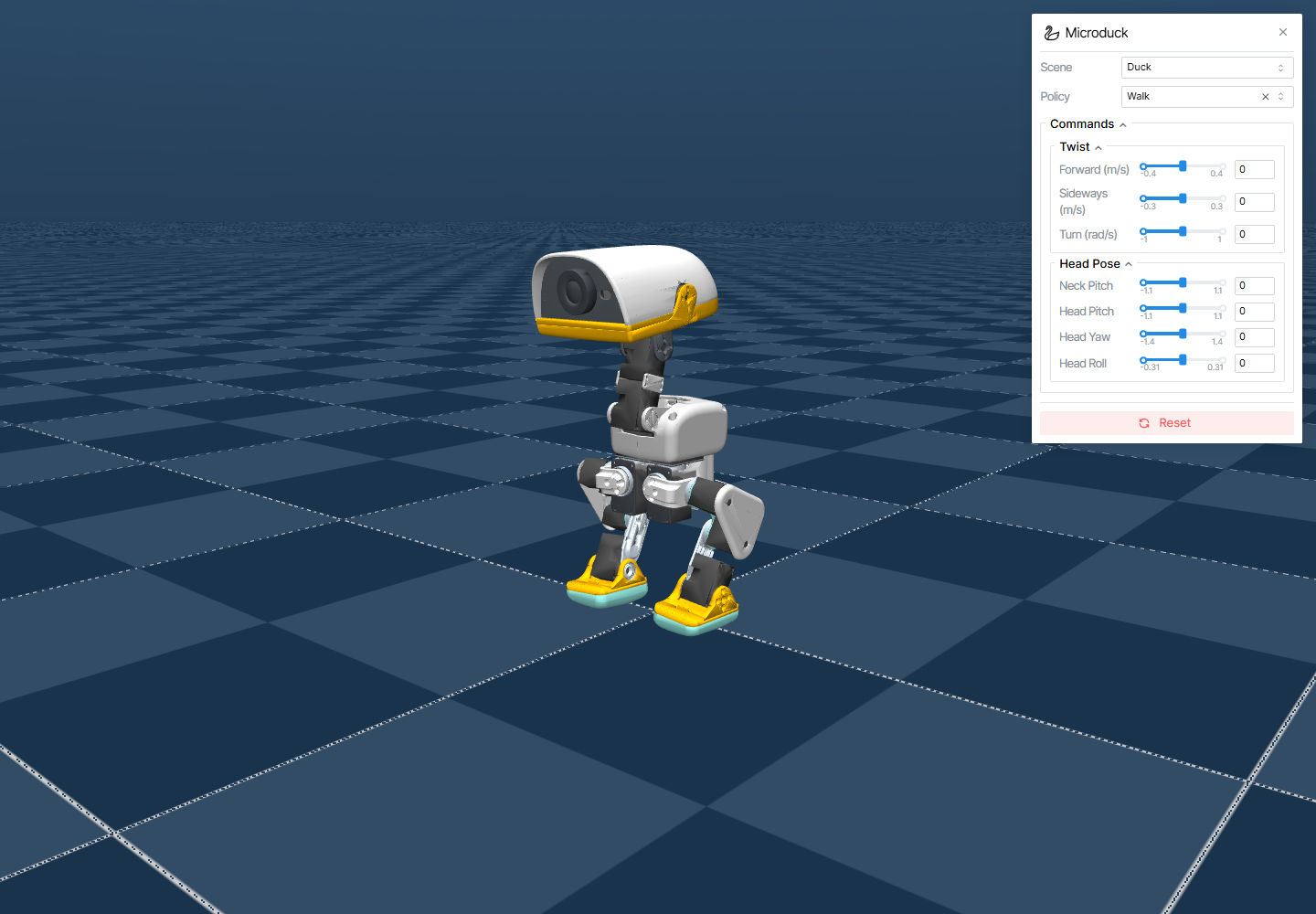

图 1：本地构建的 mjswan MicroDuck 浏览器应用，策略控制面板和 MuJoCo 场景均已加载。

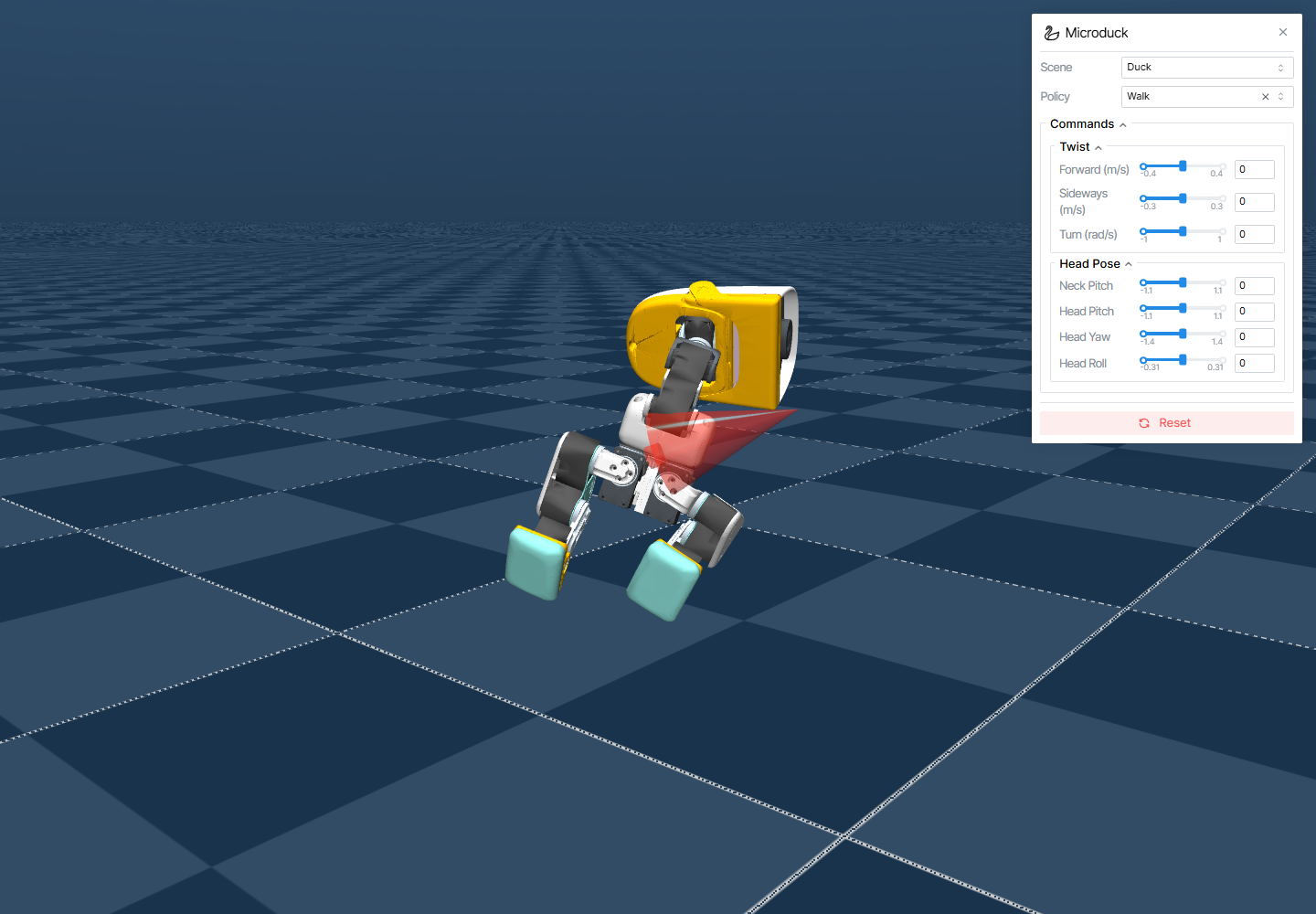

图 2：按住鼠标拖拽鸭子时的活动状态。红色箭头表示当前施加的外力，鸭子的姿态变化来自物理仿真。

下面这张动图来自官方 mjswan_playground 项目，用来展示项目原本的浏览器交互效果；上面两张 PNG 则是本次在本地构建并验证得到的截图。

图 3：官方 MicroDuck 浏览器示例。来源：ttktjmt/mjswan_playground。

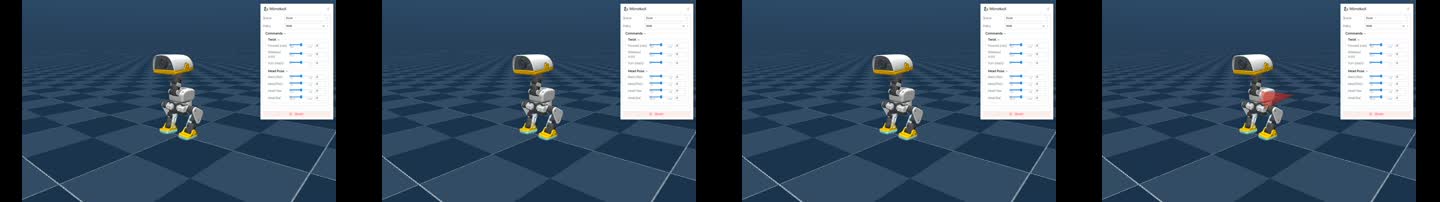

图 4：本地录制的多次人工拖拽示范。视频依次展示右上提拉、左侧推拽和斜向摆动；每次拖拽之间都重置场景，便于比较不同外力方向对姿态和倒地过程的影响。

2. 项目和代码入口

官方 Playground 的 MicroDuck 示例不是一个单独的“视频播放页面”，而是把场景和策略打包成静态网页。构建后的网页不需要 Python 后端来执行每一步仿真，浏览器内的 WASM、ONNX Runtime Web 和 WebGL 会共同完成运行。

3. 整体架构

mermaidgraph LR
    A[MicroDuck MJCF / XML 场景] --> B[mjswan_playground Builder]
    C[MicroDuck ONNX policies] --> B
    D[MuJoCo scene assets] --> B
    B --> E[manifest.json]
    B --> F[scene.mjz / model assets]
    B --> G[policy.onnx]
    E --> H[静态 HTTP 服务]
    F --> H
    G --> H
    H --> I[浏览器端 MuJoCo WASM]
    H --> J[ONNX Runtime Web]
    H --> K[Three.js / WebGL]
    I --> L[状态与接触动力学]
    J --> M[14 维动作]
    M --> I
    N[鼠标拖拽] --> O[mjData.xfrc_applied]
    O --> I
    I --> P[下一帧渲染与策略状态]

3.1 构建阶段

构建阶段发生在 Python 环境中。Builder 会收集项目的场景文件、策略文件、资源清单和网页运行时，把它们整理成浏览器可以直接读取的静态目录。

这里的关键产物不是一个新的训练 checkpoint，而是一组运行时文件：

• manifest.json：项目、场景、策略和资源的索引；
• .mjz 或其他场景资源：压缩后的 MuJoCo 模型；
• .onnx：浏览器端策略推理文件；
• .wasm 和 JavaScript：MuJoCo 浏览器运行时；
• index.html、CSS 和前端 bundle：控制面板与渲染入口。

3.2 浏览器运行阶段

浏览器打开页面以后，前端读取 manifest.json，选择当前场景和策略，然后加载对应的模型和 ONNX 文件。每一个控制周期大致经过以下流程：

text读取 MuJoCo 状态
    -> 整理 61 维 observation
    -> ONNX Runtime Web 推理
    -> 得到 14 维 action
    -> 写入 MuJoCo actuator
    -> 计算接触、重力、摩擦和外力
    -> Three.js 渲染下一帧

鼠标拖拽会插入到物理计算阶段：指针命中一个动态刚体后，拖拽位移会换算为力和力矩，写入 MuJoCo 的外力数组。松开鼠标后，外力被清除，鸭子继续按照当前速度、姿态、接触和策略输出运动。

4. 场景、策略和动作接口

4.1 官方 MicroDuck 示例包含什么

官方 Playground 的 MicroDuck 入口把多个场景和策略放在同一个浏览器应用里，常见组合如下：

不同版本的前端菜单文字可能略有变化。以页面实际列出的场景和策略为准，不要把菜单里的 Scene 和 Policy 当成两个完全独立的机器人：有些策略只在对应场景里有意义。

4.2 61 维输入和 14 维动作

MicroDuck 的策略接口延续了官方机器人控制约定。浏览器端示例中的策略通常读取 61 维 observation，并输出 14 维关节动作：

这里最容易被忽略的是动作接口。输出的 14 维向量并不是“直接给网页模型的 XYZ 位置”，而是和 MicroDuck 的关节顺序、动作缩放和 position actuator 定义绑定。换机器人、换关节顺序或换动作范围以后，不能只保留一个 ONNX 文件就认为策略仍然兼容。

本地检查的策略文件均能被 ONNX checker 正常读取，策略的 observation/action 形状符合 61 -> 14 契约。这个检查只能说明文件格式和接口正确，不能说明策略在新的机器人或新的物理参数上仍然有效。

4.3 浏览器示例与训练环境的区别

MicroDuck 的公开训练资源和浏览器部署资源不是完全同一层：

• 训练时可以使用更复杂的 actuator、随机化、课程学习和训练专用观测；
• 浏览器端需要把模型转换为 WASM 和 ONNX 能够执行的静态资源；
• 浏览器里看到的是导出后的 actor 和运行时场景；
• privileged critic、训练日志、并行环境和 PPO 更新不会在这个页面中运行。

因此，mjswan 适合验证“训练好的策略能否被打包并交互式展示”，不适合替代原始 RL 环境做大规模训练。

5. 物理拖拽是怎么工作的

5.1 它不是动作策略学出来的甩动

浏览器中拖拽鸭子时，红色箭头和倒地效果很容易让人误以为策略学会了“被人甩倒后恢复”。实际链路是：

1. 鼠标射线命中一个可动态运动的刚体；
2. 前端记录命中点相对于刚体的位置；
3. 拖拽过程中的指针位移被换算成力和力矩；
4. 力写入 MuJoCo 的 mjData.xfrc_applied；
5. MuJoCo 根据质量、惯量、重力、接触和摩擦计算下一步；
6. 页面把当前受力和身体姿态渲染出来。

这是一种 engine-level perturbation，也就是引擎级物理扰动，不是神经网络动作头生成的动作。这个区别很重要：

• 它可以用来测试策略受到外界冲击后的行为；
• 它可以用来制作很直观的浏览器教学演示；
• 它不能单独证明策略具有摔倒恢复能力；
• 真正研究恢复动作，还需要在训练环境中加入外力扰动、恢复奖励和独立测试集。

5.2 和我们已有 MicroDuck 任务的关系

我们之前整理的 MicroDuck 篮球平衡任务关注的是自由滚动篮球上的平衡和运动控制；本节的 mjswan 示例关注的是浏览器部署和物理交互。两者可以互相补充，但不要混写：

• 篮球平衡：重点是 RL 任务、接触奖励、LSTM actor、PPO 和 sim-to-real 边界；
• mjswan：重点是 MuJoCo 模型如何进入浏览器、ONNX 如何执行、鼠标外力如何进入物理引擎；
• mjswan 的右脚/左脚踢球场景可以作为网页端踢球展示的参考；
• 要实现我们自己的球门、连续追球、3v3 阵型和符合电机约束的真机策略，仍然需要单独修改场景、策略和部署接口。

6. 环境准备

6.1 推荐环境

官方仓库的主开发环境是 macOS Apple Silicon 或 Linux x86-64。Windows 用户建议使用 WSL2；如果只想观察已经构建好的网页，浏览器本身不要求本机安装 MuJoCo。

需要准备：

• Git；
• uv；
• 支持 WebGL、WebAssembly 和 Web Workers 的现代浏览器；
• 能够访问 GitHub 的网络环境；
• 足够的磁盘空间存放 Python 环境、前端 bundle 和场景资源。

6.2 拉取官方 Playground

在终端中执行：

bashgit clone https://github.com/ttktjmt/mjswan_playground.git
cd mjswan_playground
uv sync --all-extras

安装完成后，先列出官方示例：

bashuv run msp list

正常情况下可以看到 microduck、husky、pacman 和 wbc 等示例。

7. 构建和启动 MicroDuck

7.1 直接使用官方命令

在 mjswan_playground 根目录中构建 MicroDuck：

bashuv run msp build microduck --output-dir dist/microduck

构建成功后，dist/microduck 是一个静态网站目录。不要直接双击 index.html：浏览器会限制模块脚本、WASM 和 worker 的加载，页面可能看起来是黑屏或只显示 Loading。

官方 Playground 也提供直接运行示例的入口：

bashuv run msp run microduck --port 8092

如果命令自动获取上游仓库或 GitHub 资产时长时间没有进展，先检查网络和 Git 凭据。也可以按照 src/mjswan_playground/microduck/main.py 中锁定的版本手动下载源码归档，再使用同一套 Builder；不要把整个 Python 缓存目录复制进教程仓库。

7.2 使用本节提供的静态服务器

Windows 环境里，某些 Python 版本会把 .js 当作 text/plain 返回，浏览器会报：

textExpected a JavaScript-or-Wasm module script but the server responded with a MIME type of text/plain

本节提供的 serve_mjswan.py 会补齐常见 JavaScript、WASM、JSON、ONNX 和 MuJoCo 资源的 MIME 类型，并设置浏览器多线程 WASM 常用的响应头。构建完成后，在本教程目录执行：

bashpython serve_mjswan.py --directory PATH/TO/dist/microduck --port 8092

然后访问：

texthttp://127.0.0.1:8092/

如果路径包含空格，请给 --directory 的值加引号。服务器只用于本地教学验证，不要把它直接暴露到公网。

7.3 自动录制多次拖拽

本节的 record_mjswan_drag_demo.py 使用 Playwright 打开已经运行的网页，自动执行三种拖拽方向，并把原始录制保存为 WebM。它适合重新生成图 4，也方便后续增加新的拖拽动作：

bashuv run python record_mjswan_drag_demo.py \
  --url http://127.0.0.1:8092/ \
  --output-dir recordings

录制完成后，可以用 FFmpeg 转成网页和论坛更容易播放的 MP4：

bashffmpeg -i recordings/mjswan_microduck_manual_drag_demo.webm \
  -c:v libx264 -pix_fmt yuv420p -movflags +faststart \
  recordings/mjswan_microduck_manual_drag_demo.mp4

脚本只录制网页视口，不会录入本机地址栏、桌面或其他窗口；视频中的箭头和倒地来自浏览器端 MuJoCo 物理交互。

8. 浏览器操作步骤

Checkpoint 1：基础场景加载

打开页面后，先选择 Duck 场景和 Walk 策略。第一次加载通常需要等待浏览器下载 WASM、场景和 ONNX 文件，页面上的 Loading scene… 消失后再操作控制面板。

此时应该能看到：

• MicroDuck 模型；
• MuJoCo 网格和碰撞场景；
• Scene / Policy / Commands 控制区；
• 速度指令或动作控制滑块；
• 浏览器控制台没有资源 404。

Checkpoint 1 只能说明静态资源、WASM 和渲染链路已经启动，不能说明每个策略都已评测。

Checkpoint 2：策略回放

提高 Forward 指令，观察鸭子的行走动作。点击 Reset 后再次运行，用来确认 episode reset 会恢复初始状态。

建议依次观察：

1. Duck + Walk：基础行走；
2. Duck + Stand & Pose：站立和姿态动作；
3. Duck + Sit / Stand：坐下和起立；
4. Ball (right foot) + Kick：右脚踢球；
5. Ball (left foot) + Kick：左脚踢球；
6. Rollers：滑轮场景。

不同浏览器、设备和帧率下，策略动作速度可能不同。网页端的运行效果主要用于理解调用链和交互方式，不应直接拿来做定量控制频率结论。

Checkpoint 3：物理拖拽

切回 Duck 场景，按住鸭子身体并拖动。正常现象包括：

• 拖拽过程中出现力箭头；
• 鸭子的身体姿态发生变化；
• 脚、地面和身体之间仍然按照碰撞和摩擦计算；
• 松开鼠标后，拖拽外力消失；
• 点击 Reset 可以恢复干净的初始状态。

如果拖到了地面网格却没有反应，先把鼠标移动到鸭子身体或腿部的实体模型上。只有命中动态刚体，拖拽才会形成有效的外力。

9. 本次本地复核记录

本次没有只停留在阅读项目页，而是按官方源码和 Builder 实际构建了 MicroDuck 静态应用，并使用浏览器做了 smoke test。

这份记录证明的是构建和交互链路可用，不是训练收敛指标，也不是官方 benchmark。为了让读者能够分辨证据来源，本教程的两张 PNG 都是本地截图，官方动图则单独标注为官方素材。

10. 常见问题

10.1 页面全黑或一直 Loading

先打开浏览器开发者工具的 Network 面板，检查 .js、.wasm、.mjz 和 .onnx 是否返回 200。然后确认：

• 页面是通过 HTTP 服务打开，而不是 file://；
• 静态服务器没有把 .js 返回为 text/plain；
• 服务器没有把大文件截断；
• 设备浏览器允许 WebGL 和 WebAssembly；
• 首次加载时耐心等待完整资源下载。

10.2 只有模型，没有动作

检查 manifest.json 中的策略路径，以及浏览器控制台中的 ONNX Runtime 报错。最常见原因是模型文件路径错误、跨域响应头缺失，或者页面加载的是另一套场景的 policy。

10.3 拖拽没有力箭头

拖拽点可能命中了静态地面，也可能当前场景没有可拖拽的动态 body。切换到 Duck 场景，把指针放到鸭子的身体、头部或腿部实体上，再按住并移动。

10.4 Windows 上 uv run pytest 出现编码错误

上游部分测试会直接用默认编码读取源文件。Windows 中文代码页下如果出现 UnicodeDecodeError，先设置：

powershell$env:PYTHONUTF8 = "1"
uv run pytest -q

如果仍然失败，要区分“测试脚本的默认编码问题”和“浏览器运行失败”。本次浏览器 HTTP、WebGL、ONNX 加载和物理拖拽均已单独验证，不把 Windows 测试编码问题误判成 mjswan 引擎问题。

10.5 GitHub 下载很慢

官方 Builder 需要获取依赖仓库或模型资产时，网络质量会直接影响首次构建。建议：

1. 先执行 uv sync --all-extras，确认 Python 依赖完成；
2. 使用官方仓库的固定 commit 下载源码归档；
3. 将大缓存放在仓库外；
4. 不要把 .cache、虚拟环境或完整构建目录提交到 Every Embodied。

11. 复现边界和后续改造

11.1 这次确实跑通了什么

• MicroDuck 的浏览器端静态应用可以被构建；
• 场景和 ONNX 策略可以由浏览器读取；
• MuJoCo WASM 能够执行动力学；
• 策略回放和网页控制面板可以工作；
• 鼠标外力会进入物理计算，并产生可观察的姿态变化。

11.2 这次没有证明什么

• 没有重新训练 MicroDuck policy；
• 没有证明浏览器策略可以直接部署到 RDK X5；
• 没有证明网页端的动作频率等于真实舵机控制频率；
• 没有证明右脚/左脚踢球策略能自动追球、连续踢球或精准射门；
• 没有证明被拖倒以后策略具备学习到的恢复能力；
• 没有把官方 3D 模型和完整训练资产重新打包发布。

如果后续要把这个例子接到我们的鸭子足球线，合理的改造顺序是：

1. 先保留 mjswan 的浏览器物理和控制面板；
2. 加入自定义球门、球场边界和球的碰撞材质；
3. 将球检测、接近、对准和踢球拆成可观察的状态机；
4. 再把训练得到的 policy 导出为浏览器可用的 ONNX；
5. 通过同一套动作接口接到 RDK X5 控制端；
6. 最后再做多鸭子、3v3 和真实电机约束验证。

这样可以把“浏览器展示”和“机器人控制策略”分成两个清楚的层次：网页先负责可视化和交互验证，RDK 再负责真实执行与安全限幅。

12. 许可证和素材使用

mjswan 和 mjswan Playground 的代码入口以各自仓库中的许可证为准；MicroDuck 代码和策略资源也应按照上游仓库的许可证使用。MicroDuck 的 3D 模型资产存在单独的非商业署名许可限制，公开教程时应保留来源和许可证说明，不要把本地构建目录中的全部资源直接当作 Every Embodied 自有资产重新发布。

本节只提交：

• 学习者可以阅读的教程文字；
• 小尺寸的本地验证截图；
• 官方公开示例的本地归档副本和来源说明；
• 可复用的静态服务器脚本。

不提交浏览器构建产生的完整 WASM、ONNX、场景包、缓存和虚拟环境。需要完整运行包时，请按照上游仓库和官方构建命令重新生成。

13. 参考资料

• mjswan GitHub
• mjswan 文档：Installation
• mjswan 文档：Examples
• mjswan Playground
• MicroDuck Playground 源码
• Pollen Robotics MicroDuck
• Pollen Robotics MicroDuck RL
• MuJoCo
