Open Duck Mini 与 Microduck：从 URDF 模型到强化学习走路、踢球与网页部署

这一节带大家拆解两代“小鸭子”开源双足机器人：Open Duck Mini v2 和 Microduck。我们不把它们当成同一个仓库里的两个脚本，而是把整条链路看清楚：机器人描述文件从哪里下载，强化学习环境如何组装，PPO 如何学习走路与踢球，以及 checkpoint 怎样导出为 ONNX 并在 RDK 或浏览器中运行。

学完这一节后，大家应该能够：

• 区分 Open Duck Mini v2、Open Duck Playground、Microduck 和 Microduck RL 四个工程的责任边界；
• 只下载 Open Duck Mini v2 的 URDF 及其 STL 网格，并检查资产是否完整；
• 对 Microduck RL 先跑 64 个环境 x 5 次迭代 的 smoke test，再启动正式训练；
• 拆解 Mjlab-BallKick-Flat-MicroDuck 的非对称 actor-critic、奖励、球体随机化和左右脚训练方式；
• 在本地启动基于 MuJoCo WebAssembly 与 onnxruntime-web 的 Microduck Sandbox，并替换为自己导出的踢球策略；
• 回放策略、录制仿真视频、导出带观测归一化的 ONNX，并让 RDK X5 作为策略大脑驱动 Ubuntu 电脑中的 MuJoCo；
• 理解一个“仿真里会走”的策略距离真机上 50 Hz 稳定走路还缺哪些工程环节。

一、先分清四个项目

“Open Duck”项目经过了机械设计、参考动作生成、MuJoCo 强化学习和新一代真机运行时的多次迭代。名字很像，但文件格式和命令不能混用。

关键判断： 如果你的目标是“下载 URDF 研究机械结构”，从 Open Duck Mini v2 开始；如果目标是“跑当前官方的强化学习训练”，从 Microduck RL 开始。将 Open Duck Mini v2 的 URDF 直接替换进 Microduck RL 不会自动成功，因为关节名、自由度、组件质量、碰撞体和策略的观测/动作契约都不同。

二、官方效果先建立直觉

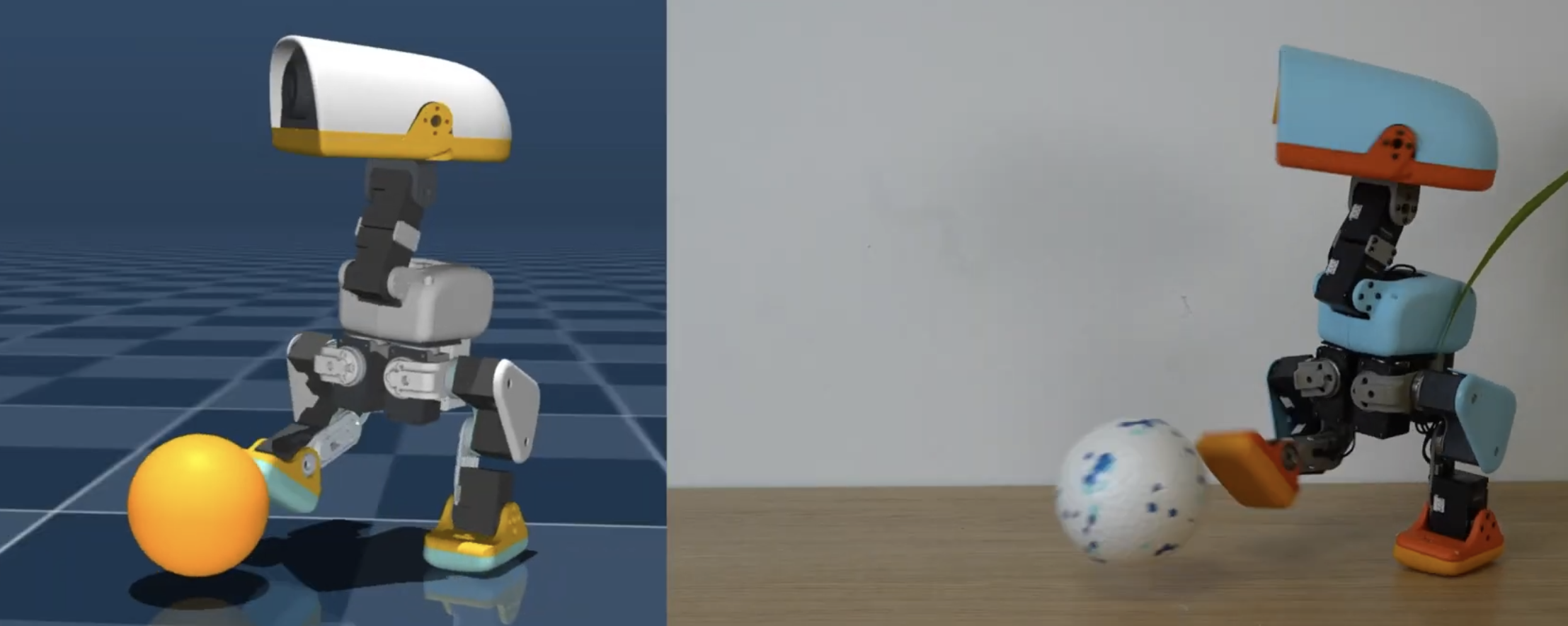

图 1 Microduck RL 官方项目总览。 新一代项目并不只训一个向前走路策略，而是把速度跟踪、起身、坐立、叼取、踢球、前滚翻和轮滑等任务都放进共享的任务注册表中。它们共用 61 维 actor observation 和 14 维 action 契约，因此真机运行时可以在走路、站立和技巧策略之间切换。

_{来源：Pollen Robotics 官方 `microduck_rl` 仓库 README 页首图，原项目以 Apache-2.0 许可证发布。}

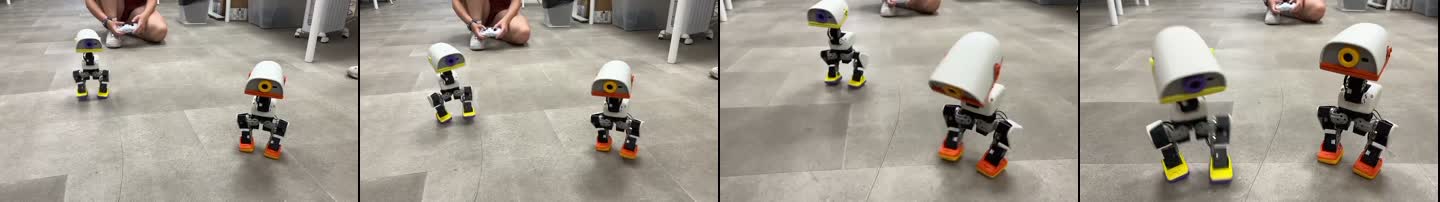

视频 1 Microduck 官方真机走路片段。 这段素材来自 Microduck RL 官方项目页的真机演示。仓库保留关键帧，不提交完整 MP4；这展示的是官方策略效果，不是本教程在本地重新训练收敛的结果。

视频 2 本教程实际完成的 4096 环境强化学习结果。 我们从 microduck_rl 的 29e887e 版本出发，在 Mjlab-Velocity-Flat-MicroDuck 上训练 6000 次 PPO 迭代，再用最终的 model_5999.pt 以固定 0.4 m/s 前进命令回放。录像关闭了测试阶段的外力推搡事件，但没有对 checkpoint 做后处理或剪接成功片段。页面展示压缩 GIF，完整视频不随主仓库提交。

这些数值用于说明本节展示视频的来源和复现规模，不应脱离代码版本、随机种子和 curriculum 与其他实验直接横向排名。

本次训练的完整阶段权重、最终 ONNX、配置、TensorBoard 日志与验证视频已经发布到 Datawhale/Microduck-RL-4096x6000。模型仓库同时提供 SHA256SUMS，方便下载后校验文件是否完整。

视频 3 本教程用同一 walking policy 完成的命令编舞。 这不是单独训练的 dance checkpoint，而是按时间改变 vx / vy / yaw rate 和四维头部姿态命令，让已经训练好的 61 维策略实时执行点头、侧移、左右转向、前后步和弧线动作。整段 12 秒视频来自连续闭环 rollout，没有逐帧修改机器人姿态。页面展示压缩 GIF，完整视频不随主仓库提交。

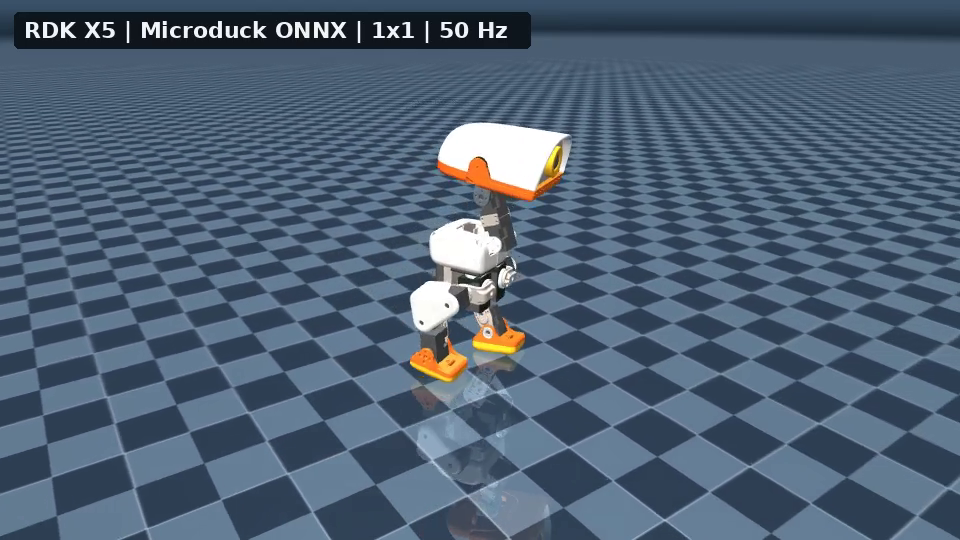

视频 4 RDK X5 策略大脑控制单只 Microduck。 Ubuntu 电脑只负责 MuJoCo 物理仿真与画面渲染；每个 50 Hz 控制周期生成的 61 维观测都通过局域网发给 RDK，RDK 运行 microduck_policy_5999.onnx 后返回 14 维动作。视频为连续 12 秒、600 个控制周期、360 帧的完整闭环，不是预先算好动作后再播放。仓库保留封面，完整视频不随主仓库提交。

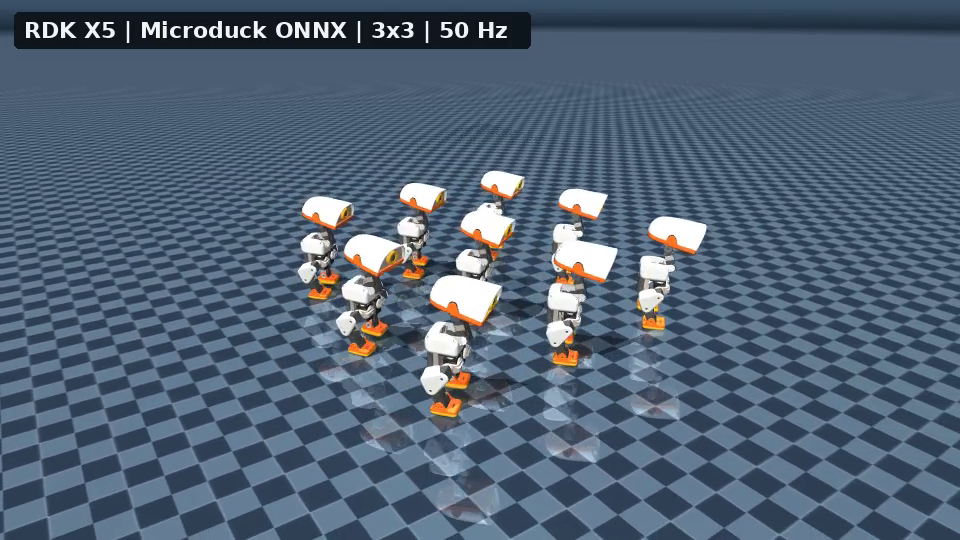

视频 5 RDK X5 策略大脑控制 3×3 Microduck 方阵。 九只鸭子位于同一个 MuJoCo world，每只都有独立的自由基座、关节状态、IMU 观测、历史动作和 BAM M6 XL330 执行器状态。Ubuntu 电脑把九组观测打包为一次网络请求，RDK 逐组执行 ONNX 并返回九组动作，再分别写回对应机器人。它验证的是单策略的批量边缘推理与多实例可视化，不代表九只机器人学会了通信或多智能体协同。仓库保留封面，完整视频不随主仓库提交。

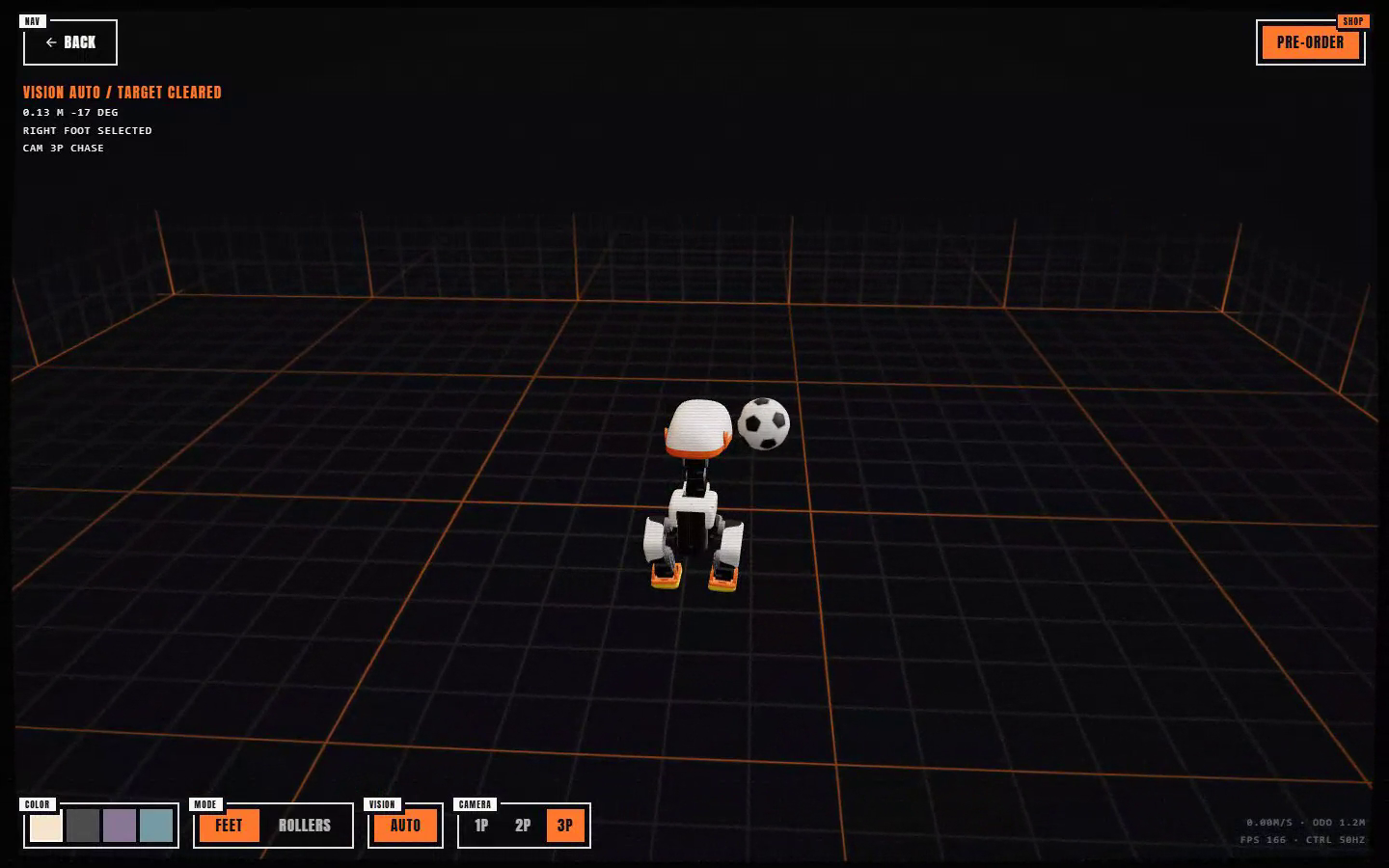

视频 6A 三视角追逐同一颗球并连续踢三次。 浏览器只在开局把球放置一次，之后不再改写球的位置、姿态或速度。鸭子完成第一脚后等待球在 MuJoCo 中自然滚动，再重新检测、追赶、对准并踢出第二脚和第三脚；因此这不是把球反复摆回脚边的三段动作拼接。视频开头短暂展示头部传感器第一视角和近距离跟随第二视角，随后切到默认第三视角，并在追逐、脚位对齐、BallKick 策略切换、触球和稳定收尾阶段持续把鸭子保持在画面中部。本轮三次均由状态机选择右脚，单脚触球窗口内足球平面位移约为 0.112 m、0.288 m 和 0.376 m；每次触球后控制权都返回 walking policy，机体全程保持直立。仓库保留封面，完整视频不随主仓库提交。

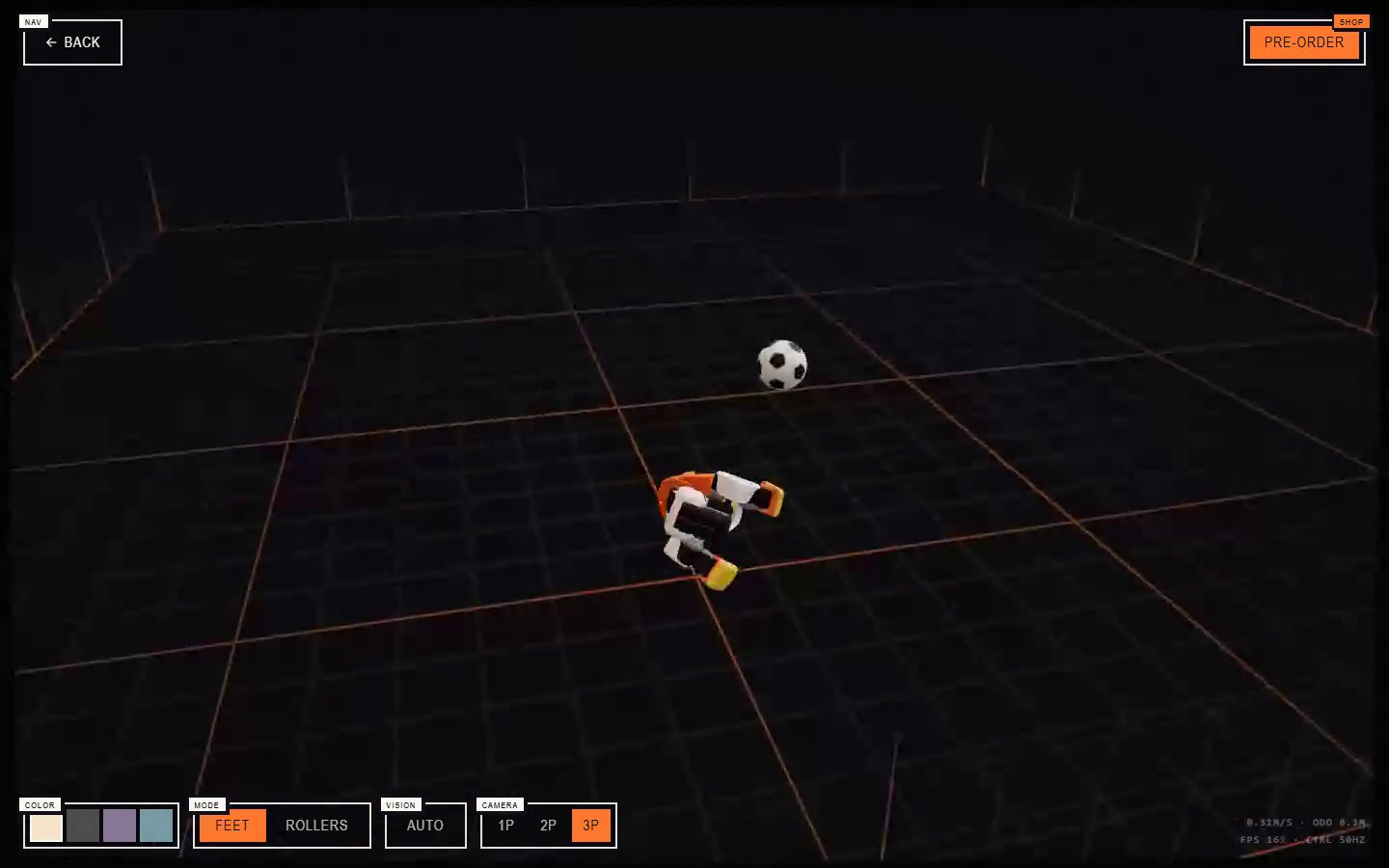

视频 6B 物理扰动与自动起身。 这段恢复测试与踢球主片分开录制。测试不直接改写机器人位姿或四元数，而是给浮动基座施加一次横向线速度与滚转角速度冲量；后续倾倒、地面接触和姿态变化全部由 MuJoCo 的重力、碰撞、关节约束和求解器自然推进。摔倒检测器确认失稳后，stand policy 接管并在约 1.96 s 后恢复直立，再把控制权交还 walking policy。最终 gravity_z=-0.99998、基座高度约 0.1165 m。该视频验证的是外力扰动下的恢复链路，不把“直接把模型放倒”冒充物理实验。

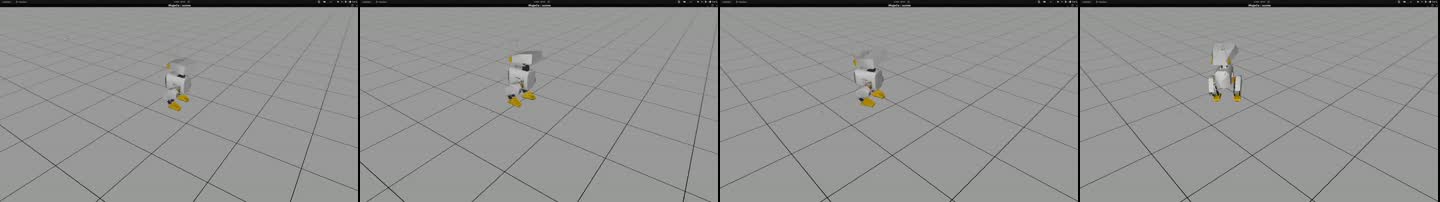

视频 7 Open Duck Mini v2 官方仿真走路片段。 这段视频来自 Open Duck Mini v2 项目中“转向 MuJoCo Playground”部分。它对应旧款 42 cm 机器人，不对应新 Microduck 的 14 自由度策略契约。

三、从架构图看完整训练链路

mermaidflowchart LR
  A["MJCF 机器人 + 地形 + 接触"] --> B["mjlab / MuJoCo Warp<br/>数千个并行环境"]
  C["速度、头部姿态、身体姿态命令"] --> B
  B --> D["actor: 61 维部署可得观测"]
  B --> E["critic: actor 观测 + 仿真特权信息"]
  D --> F["PPO policy: 14 维关节目标"]
  E --> G["value function"]
  F --> B
  G --> H["PPO 更新"]
  B --> H
  H --> F
  F --> I["scripts/export.py<br/>烘入 observation normalizer"]
  I --> J["ONNX"]
  J --> K["CPU MuJoCo 部署前演练"]
  J --> L["Microduck robotd<br/>50 Hz 安全控制循环"]

图 2 Microduck RL 的数据流。 这个架构有五个不能跳过的模块。

1. 机器人与执行器模型

Microduck RL 的主要 MJCF 位于：

textsrc/mjlab_microduck/robot/microduck/
├── robot_walk.xml
├── robot_allcollisions.xml
├── robot_allcollisions_rollers.xml
├── robot_*_backlash.xml
└── scene*.xml

robot_walk.xml 用于速度跟踪，精简了不必要的躯干和头部接触；robot_allcollisions.xml 保留身体碰撞，用于起身、坐立、叼取和前滚翻；rollers 版本则增加脚底无驱动轮。训练没有把电机当成理想 PD 执行器，而是使用 BAM 的 Dynamixel XL330 执行器模型，加入反电动势、库仑/静摩擦、负载相关摩擦和电池电压等因素。

2. 观测、命令和动作契约

新版策略的 actor 输入是 61 维，输出是 14 维关节动作。其中命令槽位固定为：

texttwist 速度命令 3 维
+ head pose 命令 4 维
+ body pose 命令 6 维
= 13 维命令子向量

其余观测来自 IMU、关节位置/速度和历史动作。actor 不使用真机难以可靠获取的 base linear velocity；critic 在训练时可以额外读取这项仿真真值。这是典型的 asymmetric actor-critic：价值网络用更完整的信息加速学习，策略网络保持部署可行。

3. 奖励不是“往前走”一项

主任务 Mjlab-Velocity-Flat-MicroDuck 的奖励和约束大致可分成：

这里最值得学的不是某一个权重，而是奖励项之间的竞争。例如 foot-slip 罚得太重，小机器人原地转向所需的枢轴运动也会被压制；action-rate 从第一步就过重，策略还没学会迈步就被迫保持不动。所以官方配置使用 curriculum，让平滑约束和更大的命令范围在后续阶段逐步引入。

4. Sim-to-real 的四层保护

Microduck RL 并不依赖一个完全准确的仿真器，而是同时做四件事：

1. 用 BAM 缩小理想电机与小型舵机之间的执行器差距；
2. 对质量/惯量、质心、摩擦、电压、IMU 安装偏差、编码器零偏和动作延迟做 domain randomization；
3. 提供 Backlash 任务变体，用无驱动的被动铰链模拟齿轮回程间隙；
4. 在真机前先用 infer_policy.py 重演与 runtime 相同的 observation/action 契约和策略切换。

四、推荐主线：训练新 Microduck 走路策略

0. 环境前提

官方工程当前要求：

• Linux x86_64 或官方已适配的 Linux ARM 环境；
• 支持当前训练栈的 CUDA GPU，训练通过 MuJoCo Warp 执行；不要求某个具体显卡型号；
• Python >=3.12,<3.13，由 uv 按 uv.lock 创建；
• 正式训练默认使用 Weights & Biases 保存实验和 checkpoint。

先检查 GPU 和基础工具：

bashnvidia-smi
git --version
curl --version

1. 克隆与安装

工作目录：任意不含空格的 Linux 工作区。

bashcurl -LsSf https://astral.sh/uv/install.sh | sh
source "$HOME/.local/bin/env"

git clone https://github.com/pollen-robotics/microduck_rl.git
cd microduck_rl
uv sync

# 正式训练前登录 W&B，用于记录曲线和 checkpoint
uv run wandb login

如果本地环境暂时不方便，也可以把同一套命令放到云端开发机执行。例如在算力自由创建 Linux 开发实例后，直接从控制台进入 Jupyter Terminal 或复制 SSH 命令登录，不需要改变 Microduck RL 的训练代码。

[!TIP] 算力自由推荐镜像：Mujoco 物理引擎：机器人学习研究与仿真到现实

该镜像已经准备好 Ubuntu 22.04、CUDA 12.8、MuJoCo 3.4.1、mujoco_warp 和 mujoco_playground，适合从浏览器远程桌面观察仿真，也可以直接使用 Jupyter 或 SSH 运行下面的命令。镜像自带的 Playground 环境不是 Microduck RL 项目的锁定环境，因此仍要执行 git clone 和 uv sync，不要跳过项目自己的依赖安装。

建议把项目、依赖缓存和训练输出都放在数据盘，而不是默认系统盘：

bashexport WORKSPACE=/root/gpufree-data/microduck
export UV_CACHE_DIR=/root/gpufree-data/.cache/uv

mkdir -p "$WORKSPACE" "$UV_CACHE_DIR"
cd "$WORKSPACE"

git clone https://github.com/pollen-robotics/microduck_rl.git
cd microduck_rl
uv sync

接下来仍然按照本节的 smoke test、正式训练和 ONNX 导出顺序执行。这样 logs/、checkpoint、录像和 output.onnx 都保存在数据盘目录中，可以通过 Jupyter 文件列表下载。暂时离开时先在控制台关机；确认已经下载结果且不再使用后，再决定是否释放实例，避免把“关机”和“删除数据”混为一谈。

DGX Spark/GB10 或 Jetson 等 ARM 机器首次下载 CUDA wheel 时，官方建议增大 uv 超时：

bashexport UV_HTTP_TIMEOUT=600
uv sync

**Checkpoint 1：**不要立即训练，先确认任务注册表和 CPU 单元测试正常。

bashuv run list-envs | grep MicroDuck
uv run --with pytest pytest tests/

看到 Mjlab-Velocity-Flat-MicroDuck 等任务，且测试通过，只能证明依赖、注册表和配置约束可用，不代表 GPU 训练已经可以长时间稳定运行。

2. 必做的五迭代 smoke test

官方维护者在 AGENTS.md 里明确建议，长训前先跑 64 个并行环境、5 次 PPO 迭代：

bashuv run train Mjlab-Velocity-Flat-MicroDuck \
  --env.scene.num-envs 64 \
  --agent.max_iterations 5

**Checkpoint 2：**这个小测试要证明的是：

• MuJoCo Warp 能在 CUDA 上创建并行环境；
• actor observation 和 action 维度与模型一致；
• 每个 reward/termination/event 都能完成一次计算；
• rollout 没有在数步内产生 NaN；
• checkpoint 能够写入 logs/ 目录。

它不证明策略已经学会走路。5 次迭代时的动作仍然接近随机是正常现象。

3. 正式训练

bashuv run train Mjlab-Velocity-Flat-MicroDuck \
  --env.scene.num-envs 4096

官方 README 给出的经验是，4096 个环境下约 1–2 小时可以看到可用步态，但真正的收敛时间会受 GPU、当前配置、随机种子和 curriculum 影响。不要把这个数字当成硬性保证。

本节视频采用的完整命令如下。WANDB_MODE=offline 让训练日志只写入本地，适合暂时不连接 W&B 的工作站；需要云端实验追踪时，删除这一项并提前执行 wandb login。

bashWANDB_MODE=offline uv run train Mjlab-Velocity-Flat-MicroDuck \
  --env.scene.num-envs 4096 \
  --agent.max_iterations 6000 \
  --agent.save-interval 500 \
  --agent.run-name every-embodied-4096x6000

如果目标是先完整经历“训练、保存 checkpoint、导出 ONNX、回放”的全过程，可以沿用 smoke test 的 64 个环境，但把迭代数提高。下面是一条更容易在普通开发机或云端实例上启动的练习配置：

bashuv run train Mjlab-Velocity-Flat-MicroDuck \
  --env.scene.num-envs 64 \
  --agent.max_iterations 10000

这里的 64 x 10000 是缩小并行规模后的教学配置，不是把五轮 smoke test 直接当成训练结果，也不等价于官方 4096 环境配置的训练效率。第一次练习可以在确认 checkpoint 已经正常写入、奖励曲线持续变化后主动停止，再进入导出环节；需要更好的步态时，再延长训练或提高并行环境数。

一次正常训练至少应监控：

中断后恢复的官方命令形式为：

bashuv run train Mjlab-Velocity-Flat-MicroDuck \
  --env.scene.num-envs 4096 \
  --agent.run-name resume \
  --agent.load-checkpoint model_29999.pt \
  --agent.resume True

下载本教程公开权重

不想重新完成 6000 次 PPO 迭代时，可以从 Datawhale 的 Hugging Face 模型仓库下载本节实际使用的权重。仓库保留 model_0.pt、每 500 次迭代的阶段 checkpoint 以及最终 model_5999.pt，还包含对应的 agent.yaml、env.yaml、训练日志和 61 维输入 ONNX。

bash# 安装或更新 Hugging Face CLI
python -m pip install -U huggingface_hub

# 下载最终 checkpoint
hf download Datawhale/Microduck-RL-4096x6000 \
  checkpoints/model_5999.pt \
  --local-dir Microduck-RL-4096x6000

# 下载全部阶段权重和复现材料
hf download Datawhale/Microduck-RL-4096x6000 \
  --local-dir Microduck-RL-4096x6000

下载后建议先核对 模型卡 中记录的上游提交、观测契约和许可边界。训练末轮的 mean reward = 119.57 只是该次运行的日志值，不应当作跨随机种子 benchmark。

4. 回放与录制走路或编舞视频

官方 quickstart 使用 W&B run path 定位 checkpoint：

bashuv run play Mjlab-Velocity-Flat-MicroDuck \
  --wandb-run-path <entity/project/run_id>

如果 checkpoint 保存在本地，可以直接用 --checkpoint-file 回放：

bashuv run play Mjlab-Velocity-Flat-MicroDuck \
  --checkpoint-file logs/rsl_rl/velocity/<run-name>/model_<iteration>.pt

官方 play 命令适合交互观察，但录完指定帧数后仍会继续运行 Viser 服务。为了在无桌面的 Linux 工作站上自动生成一段有限时长、近景跟拍的视频，本教程提供了 record_microduck_policy.py：

bashexport EVERY_EMBODIED=/path/to/every-embodied

MUJOCO_GL=egl uv run python \
  "$EVERY_EMBODIED/05-具身场景的深度和强化学习/05-OpenDuckMini与Microduck双足强化学习/record_microduck_policy.py" \
  --checkpoint logs/rsl_rl/velocity/<run-name>/model_<iteration>.pt \
  --output-dir artifacts/microduck-video \
  --frames 600 \
  --width 960 \
  --height 540 \
  --speed 0.4 \
  --seed 42

--motion walk 是默认模式。脚本会关闭训练中的外力推搡事件，固定向前速度命令，并在录完 600 帧后主动关闭环境。视频写入 artifacts/microduck-video/。它只改变回放条件，不改变 checkpoint；录像是检查步态、滑脚、摔倒和抖动的物理证据，不能用总奖励曲线替代。

用同一个策略编排一段舞蹈

walking policy 的 61 维观测已经包含 twist(3) + head_pose(4) + body_pose(6) 命令槽位，因此不必为了每一段展示动作重新训练策略。增加 --motion dance 后，脚本会在 12 秒内写入一组有界、连续变化的命令：

bashMUJOCO_GL=egl uv run python \
  "$EVERY_EMBODIED/05-具身场景的深度和强化学习/05-OpenDuckMini与Microduck双足强化学习/record_microduck_policy.py" \
  --checkpoint logs/rsl_rl/velocity/<run-name>/model_<iteration>.pt \
  --output-dir artifacts/microduck-dance \
  --motion dance \
  --frames 600 \
  --width 960 \
  --height 540 \
  --seed 42

脚本每个控制周期先更新 command_manager 中的命令张量，再构造 observation、调用 policy 并推进 MuJoCo。动作仍由 PPO policy 输出，不是直接把预设关节角写入仿真。所有速度和头部命令都限制在该策略训练时的采样范围内。

这里要区分“命令编舞”和“新技能训练”。命令编舞复用已有 walking policy，适合快速验证统一命令接口；前滚翻、踢球和轮滑旋转改变了接触模式或机器人模型，需要训练各自的官方任务：

Microduck RL 当前没有名为 Dance 的注册任务。因此，本教程把上面的视频准确标为 command choreography；如果要训练可抗扰动、可任意触发的舞蹈技能，应新增带相位或参考动作的任务配置，而不是把展示脚本当作训练结果。

5. 训练踢球策略，并把策略放进浏览器

走路策略解决的是持续速度跟踪，踢球则是一次性的接触技能。两者虽然都输出 14 维关节目标，但状态分布和奖励完全不同：走路策略需要连续追踪速度命令，踢球策略要先稳定站立，再用一条腿快速摆动、保持支撑脚不离地，并在动作结束后回到可交接的站姿。因此，不能把行走 ONNX 改名为踢球策略，也不能在展示脚本中直接写死关节角后声称完成了强化学习。

5.1 BallKick 的任务结构

官方任务 ID 是 Mjlab-BallKick-Flat-MicroDuck，核心配置位于：

textsrc/mjlab_microduck/tasks/microduck_ball_kick_env_cfg.py

这个任务使用直径 70 mm、质量 15 g 的自由球体。每个 episode 长 5 秒，球心初始位置在踢球脚前方约 x=0.09 m、|y|=0.042 m，并在平面内加入 ±0.015 m 的位置扰动。这个扰动很关键：策略没有视觉输入，真机上需要操作者先把机器人对准球，策略只能通过训练时的位置随机化容忍少量瞄准误差。

mermaidflowchart LR
  A["随机站姿、质量与执行器参数"] --> B["61 维 actor 观测"]
  C["球位置与球速度"] --> D["critic 专用观测"]
  B --> E["PPO actor<br/>512-256-128"]
  D --> F["PPO critic<br/>512-256-128"]
  E --> G["14 维关节位置目标"]
  G --> H["BAM M6 执行器 + MuJoCo 接触"]
  H --> I["支撑脚接触、身体姿态、球速度"]
  I --> J["目标速度奖励 + 超速惩罚"]
  J --> E

图 3 BallKick 的非对称 actor-critic 数据流。 actor 只读取 IMU、关节、本轮命令和历史动作，critic 在训练时额外读取球的位置与速度。部署时只保留 actor，因此策略不依赖仿真器中的球真值。

BallKick 的 61 维 actor 输入仍遵守所有 Microduck 策略共用的契约：

训练采用 asymmetric actor-critic：critic 额外看到 ball_position(3) + ball_velocity(3)，actor 不看球。这样既能让价值函数更准确地判断“这一脚是否会碰到球”，又不会把真机上不存在的球真值传感器带进部署模型。

奖励不是简单的“球滚得越远越好”。当前配置把目标球速设为 1.0 m/s，由下列几组约束共同塑形：

训练中还会随机化躯干与头部质心、惯量、关节摩擦、armature、IMU 安装角、编码器偏置和外部推力。课程学习先让策略发现摆腿动作，再逐步把动作变化惩罚和外力推搡加进来；如果一开始就施加全部扰动，短促接触动作通常更难探索出来。

5.2 先做小规模训练检查

教程目录提供了 train_microduck_ballkick.sh。脚本不修改官方任务，只把环境数量、迭代数、保存间隔和 W&B 模式变成环境变量。进入 microduck_rl 根目录后，先用 64 个环境跑 5 次迭代：

bashexport MICRODUCK_RL=$PWD
export NUM_ENVS=64
export MAX_ITERATIONS=5
export SAVE_INTERVAL=5
export WANDB_MODE=offline

bash /path/to/every-embodied/05-具身场景的深度和强化学习/05-OpenDuckMini与Microduck双足强化学习/train_microduck_ballkick.sh

这一步只证明五件事：任务注册成功、球体资产可加载、接触传感器可工作、PPO 能完成反向传播、checkpoint 能写入磁盘。5 次迭代不会学出可用踢球动作，不能把 smoke test 录像当成训练结果。

本教程已在上游提交 29e887e 上实际完成这组 64 env x 5 iterations 检查：进程正常退出，共采样 7680 步，写出了 model_0.pt、model_4.pt 和 ONNX；末轮平均回报为 1.31。这些数字只用于验证执行链路，不代表策略质量。机器可读的环境、哈希和末轮指标见 microduck_ballkick_smoke.json。

确认显存和日志正常后，再启动正式训练：

bashexport MICRODUCK_RL=$PWD
export NUM_ENVS=4096
export MAX_ITERATIONS=6000
export SAVE_INTERVAL=250
export WANDB_MODE=offline

bash /path/to/every-embodied/05-具身场景的深度和强化学习/05-OpenDuckMini与Microduck双足强化学习/train_microduck_ballkick.sh \
  2>&1 | tee ballkick_train.log

默认 KICK_FOOT = "right"，因此上面训练右脚策略。左右脚策略需要分成两次运行；训练左脚时，在独立 Git 分支中把 microduck_ball_kick_env_cfg.py 顶部的 KICK_FOOT 改为 "left"，不要在同一日志目录中覆盖右脚运行。官方明确关闭了该任务的左右对称数据增强，因为“哪条腿踢、哪条腿支撑”本身就是任务语义。

6000 次迭代是本教程采用的训练预算，不是官方保证收敛点。检查 checkpoint 时至少观察：

1. 球是否由脚接触后沿机器人朝向运动，而不是初始化穿模或身体碰撞造成位移；
2. 支撑脚在击球阶段是否保持接地；
3. 机器人是否在击球后恢复站姿；
4. 不同球初始偏差、随机种子和外力扰动下是否仍能命中；
5. 是否出现“踢得更猛但超速惩罚更高”的策略退化。

5.3 导出本地 checkpoint

本地离线训练不必先上传 W&B。使用 --checkpoint-file 指向保存的模型，官方导出器会把 observation normalizer 一并烘入 ONNX：

bashuv run scripts/export.py Mjlab-BallKick-Flat-MicroDuck \
  --checkpoint-file logs/rsl_rl/ball_kick_right/<run-name>/model_5999.pt \
  --onnx-file ball_kick_right.onnx

导出后先按下一节的 ONNX 契约检查验证 [1,61] -> [1,14]。如果输入变成 51 维，说明拿到了旧命令布局的模型，不能直接塞进当前网页模拟器。

5.4 截图中的网页模拟器是怎样运行的

在线演示：在 GitHub Pages 中运行 Microduck MuJoCo 与 ONNX

这个地址不依赖作者电脑或 RDK X5 常开。网页、九个 ONNX 策略和机器人资源由 GitHub Pages 作为静态文件提供；访问者打开页面后，MuJoCo WebAssembly 与 onnxruntime-web 都在自己的浏览器中执行。公开页面默认采用浏览器 ONNX 模式，只有本地调试显式传入 ?rdk=... 时才会切换到 RDK 策略桥接。

截图对应 Pollen Robotics 官方 Microduck Sandbox。它不是把 Ubuntu 桌面通过视频流传给浏览器，也没有 Python 推理后端；MuJoCo 物理和 ONNX 网络都在当前浏览器标签页内执行：

mermaidflowchart LR
  A["键盘 / 手柄 / 触屏"] --> B["Controller 输入仲裁"]
  B --> C["61 维 observation builder"]
  C --> D["onnxruntime-web<br/>50 Hz 策略推理"]
  D --> E["14 维关节目标"]
  E --> F["MuJoCo WebAssembly<br/>4×5 ms 物理步"]
  F --> G["qpos / qvel / 接触"]
  G --> C
  G --> H["Three.js 运动学渲染骨架"]
  H --> I["React + MUI HUD"]

图 4 Microduck Sandbox 浏览器闭环。 浏览器每个控制周期执行一次 ONNX，再推进 4 个 5 ms MuJoCo 物理步，得到约 50 Hz 的控制频率；Three.js 读取 qpos 更新可视化网格。

源码分工如下：

多人半透明机器人使用 Trystero 通过公共 Nostr relay 建立 WebRTC 点对点连接，只以 10 Hz 广播姿态；它与本地物理闭环相互独立。公共 relay 临时不可达时，多人“幽灵”会消失，但单机走路、踢球和 ONNX 推理仍能工作。

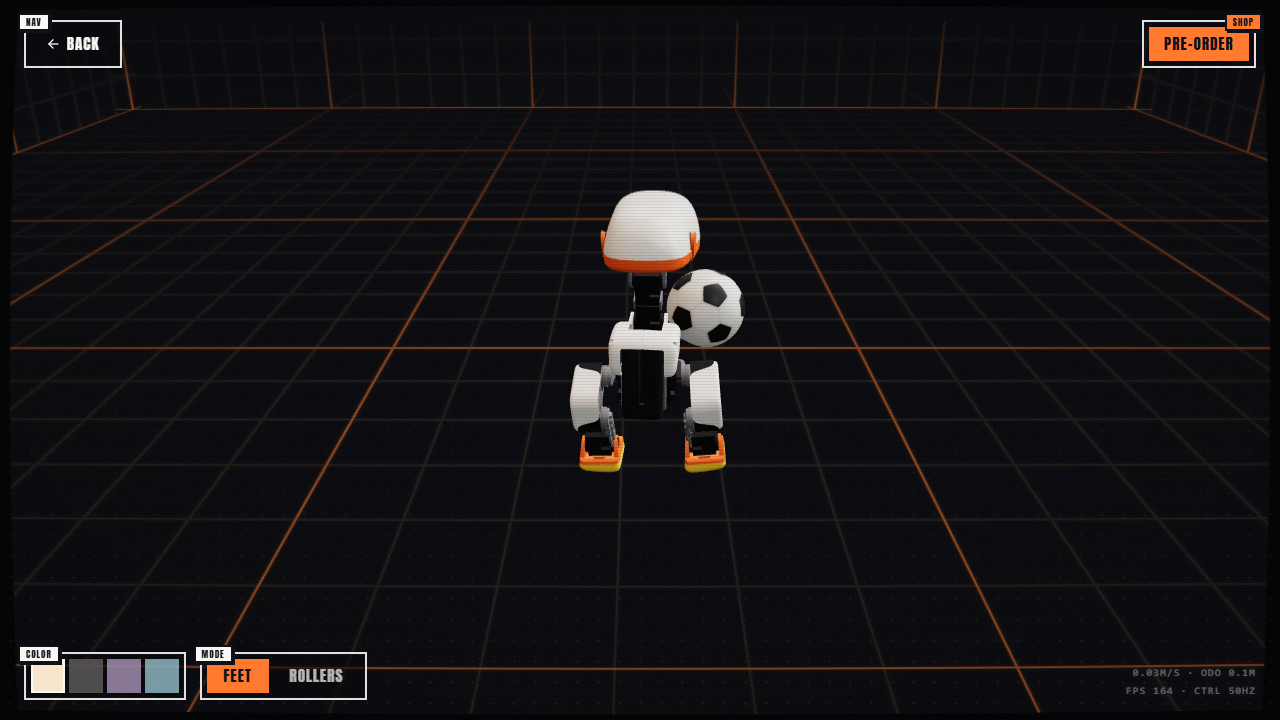

图 5 本教程在本机浏览器触发右脚 BallKick 的瞬间。 页面使用官方 ball_kick_right.onnx，自动化验收先把球放到训练任务的右脚标称位置，再触发一次 one-shot 策略。球在平面内位移约 1.11 m，证明 WASM 物理、ONNX 推理、策略切换与球接触都已实际运行。完整机器可读记录见 microduck_web_kick_qa.json。

需要注意，网页是交互沙盒，不是训练 benchmark：当前网页把球设为 30 g，并允许把球随机生成到鸭子前方较远位置；训练任务使用 15 g 球并在脚尖附近做 ±1.5 cm 随机化。网页中的击球距离不能直接当作训练指标。

5.5 在本地或局域网启动网页

先安装 Git LFS。ONNX、STL、GLB 和音频都由 LFS 管理；只拉到几十字节的 pointer 文件时，页面会在启动阶段报 Unexpected token 'v'，因为 version https://git-lfs... 被误当成模型或 JSON 解析。

bashgit lfs install
git clone https://huggingface.co/spaces/pollen-robotics/microduck-simulator
cd microduck-simulator
git lfs pull

cd app
npm ci
npm test
npm run dev -- --host 0.0.0.0 --port 5175

本机打开 http://localhost:5175/。同一局域网内的其他设备访问 http://<运行网页电脑的局域网地址>:5175/；如果页面无法连接，先检查系统防火墙是否允许 Node.js 监听 5175 端口。手机建议横屏使用。

常用操作如下：

网页中的踢球策略只接管 25 个控制周期，即 0.5 s；随后还有 0.4 s 输入锁定，再交还 walking policy。这种“短时技能策略 -> 稳定策略”的热切换方式与真机运行时一致，避免一次性策略在动作结束后继续输出无意义关节目标。

要换成本地训练出的右脚策略，只替换同名 ONNX 后重新构建：

bashcp /path/to/ball_kick_right.onnx \
  app/public/policies/ball_kick_right.onnx

cd app
npm test
npm run build
npm run preview -- --host 0.0.0.0 --port 5175

生产静态文件位于 app/dist/，可以交给 Nginx、GitHub Pages 类静态托管或容器服务。官方 Space 使用 Docker 构建 Vite，再由非特权 Nginx 在 8080 端口提供静态文件；运行时不需要 GPU，也不需要服务器保存仿真状态。当前 Space 可以公开读取源码，但仓库根目录没有单独的 LICENSE 文件；学习和本地运行没有障碍，若要分发修改版网页，应先向维护者确认网页壳代码和配套素材的许可范围。

5.6 网页端常见问题

5.7 从“盲踢”扩展为多视角自主踢球

官方 BallKick ONNX 只看 61 维本体观测，输入中没有图像、检测框或球坐标。它擅长的是“球已经在脚前时，稳定地完成一次摆腿接触”，不能独立解决找球和走到球前。因此，一个完整的自主踢球系统至少要分成三层：

mermaidflowchart LR
    A[头部 RGB 图像] --> B[足球检测器]
    B -->|bbox / confidence| C[方位与距离估计]
    A --> B2[球门检测或目标点]
    B2 --> C2[射门落点与门线]
    C --> D[视觉伺服状态机]
    C2 --> D
    D -->|vx / wz| E[Walking ONNX]
    D -->|kickL / kickR| F[BallKick ONNX]
    E --> G[MuJoCo / 真机执行器]
    F --> G
    G --> H[倾倒检测]
    H -->|fallen| I[Stand ONNX]
    I --> E

这不是把几个模型同时输出再平均，而是有明确职责和所有权的分层控制：检测器回答“球在哪里”，walking policy 负责连续移动，左右 BallKick policy 只在接触窗口内短时接管，stand policy 只在跌倒状态接管。

5.7.1 浏览器检测框的含义

本教程网页演示用 MuJoCo 中的球真值坐标生成一个与真实检测器相同形状的接口。设机器人平面位姿为 (x_r, y_r, θ)，球心为 (x_b, y_b)，先把世界坐标差旋转到机体坐标系：

textdx = x_b - x_r,  dy = y_b - y_r
ball_x =  cos(θ) * dx + sin(θ) * dy
ball_y = -sin(θ) * dx + cos(θ) * dy
bearing = atan2(ball_y, ball_x)

再把三维球心投影到相机，依据投影中心与球半径生成 bbox = [left, top, right, bottom]。HUD 展示 BALL xx%、距离、角度和检测框。这种做法验证了相机、检测输出、控制状态机和策略切换的完整接口，但不是训练好的视觉检测器，也不能把检测精度当成实验结果。接到 RDK 或真机时，只需用 YOLO 等检测器替换 bbox/confidence 来源，状态机不需要重写。

自动控制与观看视角彼此独立，打开 AUTO 后仍可随时切换：

第三视角中，足球可能与鸭身发生图像遮挡。此时只保留由控制状态机计算的距离、方位和选脚信息，不绘制二维检测框，避免把被遮挡球的投影误画到机器人身体上。普通链接默认是单鸭模式；只有显式添加 ?multiplayer=1 才连接联机房间并显示其他标签页或设备中的鸭子，因此同时打开多个普通本地页面也不会再出现“场景里莫名多出一只鸭子”。

5.7.2 为什么要“晚选脚”

球刚进入视野时的左右位置会随机器人转向不断变化。如果第一次检测就永久选择左脚或右脚，最终到达脚前时可能已经跨过身体中线。本教程在距离小于 0.24 m 后才依据 ball_y 选择脚，并在踢球发出前允许更新：

这里的正负方向是 Microduck 机体坐标定义，不应照搬到关节命名或相机镜像方向不同的机器人上。

5.7.3 球门建模与精准射门几何

在线演示中的球门不是一张背景图。物理层用两根圆柱门柱、一根横梁、两片侧网和一片后网组成静态 MuJoCo 碰撞体；显示层用同尺寸的 Three.js 管件与网格线建模。两层共享 lineX、halfWidth、height、postRadius 和目标点坐标，避免“画面已经进门，但物理判定使用另一条线”的错误。

视觉模块同时维护足球目标和球门目标。设球心为 b，选定的球门内目标为 g，则期望射门方向与球后准备点为：

textd = normalize(g - b)
p_stage = b - 0.27 * d
theta_shot = atan2(d_y, d_x)

控制器不会从机器人当前位置直接冲向球，而是先判断机器人是否位于 -d 一侧。若机器人在球前或球侧，则选择球后左/右绕行点；到达准备区后，再对齐 theta_shot，最后才进入选脚与近场接触控制。由于该 walking policy 没有可靠横移能力，绕行采用“原地转向 + 前进”的离散导航；距离球小于 0.27 m 时先退出到 0.38 m，用滞回清除贴球转圈的极限环。

进球判定也不是“球心碰到门线”就加分。只有下面三个条件同时满足，HUD 才显示 SCORE 1 / VERIFIED OVER LINE：

textball_x - radius > goal_line_x
abs(ball_y) + radius < goal_half_width - post_radius
ball_z + radius < goal_height - post_radius

第一式要求整颗球越过门线，后两式要求球完整位于门柱和横梁内。球进入后由有碰撞的后网停止，AUTO 随即归零，便于检查最终状态。页面上的 GOAL TARGET 准星是该三维目标点投影到当前相机后的结果；教程版使用 MuJoCo 真值构造与检测器同形状的接口，真机可替换为球门关键点、语义分割或 AprilTag 定位。

5.7.4 九阶段视觉伺服

转向和前进采用离散阶段而不是长期同时给较小的 vx+wz。原因不是经典控制器不能画弧线，而是该 walking policy 在低速复合命令附近可能收敛到几乎静止的姿态；先转、再走并加入滞回，对这个已训练策略更稳定。

5.7.5 用接触扫描确定踢球窗口

“看起来离脚很近”不是可靠阈值。本教程在同一 MuJoCo 网页运行时固定机器人站姿，遍历 x={0.08,0.10,0.12,0.14,0.16} m、y={-0.08,-0.04,0,+0.04,+0.08} m，分别执行左右脚策略并记录球的水平位移。结果表明有效接触集中在：

最大位移只用于定位接触热区，不是稳健性统计。正式验收还要从较远的偏置球位开始，要求 walking policy 自己走过去，并以球坐标变化而非“状态进入 kicking”判定成功。视频 6A 只在开局以机体坐标 (0.42, -0.11) m 放球一次，后续两轮直接追逐上一脚踢走后仍在运动的同一颗球。第一脚触球终点 (-0.070, -0.134) m 与第二轮追踪起点 (0.052, -0.150) m 不相同，是因为球在重新捕获前继续受惯性、摩擦和接触约束运动；脚本没有写入新的球坐标。第二脚到第三脚同理。三轮都产生可测位移，最终重力投影 gravity_z=-0.99996，机体保持直立。

5.7.6 摔倒检测与恢复

网页每个 50 Hz 控制周期检查机体坐标系中的重力投影。若 gravity_z > -0.5 持续 0.2 s，说明躯干倾角已经明显偏离直立，状态机先冻结 0.3 s 等待碰撞稳定，再切换 stand policy。只有 gravity_z < -0.85 连续 1 s 才算恢复成功并交还 walking policy；尝试 6 s 仍未恢复则重置，避免坏状态无限运行。

恢复验收使用广义速度冲量模拟瞬时外力：浮动基座横向速度增加 1.55 m/s、滚转角速度增加 5.4 rad/s。这种测试等价于对自由基座施加理想瞬时冲量，改变的是速度而不是位姿；后续运动仍满足仿真动力学。若要做持续推力或接触式碰撞实验，可进一步在多个 MuJoCo 子步内写入 qfrc_applied，并同步记录外力、接触冲量和能量变化。

训练出的最终 checkpoint、右脚 ONNX 和机器可读验收记录发布在 Datawhale/Microduck-BallKick-4096x6000。本地下载：

bashhf download Datawhale/Microduck-BallKick-4096x6000 \
  --local-dir Microduck-BallKick-4096x6000

详细训练与网页数据见 microduck_ballkick_visual_qa.json。复现时至少同时保存：代码提交、任务名、并行环境数、checkpoint/ONNX 哈希、球初始位姿、选脚结果、球位移和最终机体状态；只上传一个视频无法判断策略契约是否一致。

6. 导出 ONNX 与 CPU MuJoCo 演练

bashuv run scripts/export.py Mjlab-Velocity-Flat-MicroDuck \
  --wandb-run-path <entity/project/run_id> \
  --onnx-file output.onnx

uv run scripts/infer_policy.py --walking output.onnx --new-cmd-obs

scripts/export.py 不只是把 PyTorch 网络改个后缀。它会把训练时的 observation normalizer 烘入 ONNX 计算图。手工转换 checkpoint 即使维度对得上，也可能因为输入未归一化而在部署时完全失效。

在打开 MuJoCo 窗口之前，建议先做一次不依赖显示器的 ONNX 契约检查：

bashuv run python - <<'PY'
import numpy as np
import onnxruntime as ort

session = ort.InferenceSession("output.onnx")
model_input = session.get_inputs()[0]
model_output = session.get_outputs()[0]
print(f"input : {model_input.name} {model_input.shape} {model_input.type}")
print(f"output: {model_output.name} {model_output.shape} {model_output.type}")

assert model_input.shape == [1, 61], model_input.shape
assert model_output.shape == [1, 14], model_output.shape
action = session.run(None, {model_input.name: np.zeros((1, 61), dtype=np.float32)})[0]
assert action.shape == (1, 14) and np.isfinite(action).all()
print("ONNX contract and one-step inference: PASS")
PY

当前策略的 61 维输入由 48 维本体观测和 13 维命令组成，命令布局是 twist(3) + head_pose(4) + body_pose(6)。infer_policy.py 为兼容旧 checkpoint，默认仍构造 51 维输入，即 48 维本体观测加旧版 3 维命令；因此，新模型若漏掉 --new-cmd-obs，就会出现 Got: 51 Expected: 61。这里应修正推理参数，不能随意裁剪模型输入或在末尾盲目补零，因为命令槽位的语义和排列也必须与训练一致。

infer_policy.py 支持键盘速度命令，也能同时加载 walking、standing、sit-stand 和 roulade 等策略：

bashuv run scripts/infer_policy.py \
  --walking walk.onnx \
  --standing stand.onnx \
  --sitstand sitstand.onnx \
  --roulade roulade.onnx \
  --new-cmd-obs

这一步要检查三件事：ONNX 输入/输出是否为 [1,61] -> [1,14]，命令槽位是否与 runtime 一致，策略切换时是否出现姿态突跳。

infer_policy.py 使用原生 MuJoCo 交互窗口，需要有效的桌面会话和 OpenGL 上下文。通过纯 SSH 终端启动时，模型维度修正后仍可能遇到 GLXBadDrawable；这属于显示链路错误，与 ONNX 本身是两个问题。需要键盘控制时，应在本机桌面或远程桌面/VNC 会话的终端中运行上面的命令。只想在无桌面服务器上验证模型时，先运行契约检查；需要生成非交互视频时，使用上一节的录制脚本并启用 EGL：

bashMUJOCO_GL=egl uv run python \
  "$EVERY_EMBODIED/05-具身场景的深度和强化学习/05-OpenDuckMini与Microduck双足强化学习/record_microduck_policy.py" \
  --checkpoint logs/rsl_rl/velocity/<run-name>/model_<iteration>.pt \
  --output-dir artifacts/microduck-video

若契约检查通过而交互窗口失败，就只排查 DISPLAY、远程桌面会话和 OpenGL/GLX，不要重新导出 ONNX；若契约检查本身失败，再回到 checkpoint、导出脚本和 observation contract 排查。

7. RDK X5 作为策略大脑，Ubuntu 电脑负责仿真与渲染

直接在 RDK 上运行 MuJoCo 是可行的。本教程实测在 RDK X5 上安装 mujoco==3.3.7 后，可以编译 Microduck 官方 MJCF、运行 BAM 执行器和输出 H.264 视频。但 RDK 的板载 EGL 驱动没有暴露 MuJoCo 离屏渲染所需的 eglQueryDevicesEXT，改用 OSMesa 后，渲染详细 STL 网格的成本又远高于策略推理。更符合真实机器人系统分工的做法是：

mermaidflowchart LR
  A["Ubuntu 电脑<br/>MuJoCo 物理状态"] -->|"61 维观测 / 50 Hz"| B["RDK X5<br/>ONNX 策略大脑"]
  B -->|"14 维关节动作"| A
  A --> C["BAM M6 XL330<br/>接触与动力学"]
  A --> D["离屏渲染 + H.264 视频"]
  B -. "后续实体部署" .-> E["IMU + 舵机 + 安全控制器"]

图 3 RDK 策略大脑与 Ubuntu 仿真端的职责划分。 这不是把 ONNX 留在 Ubuntu 上假装板端部署。远程模式下，渲染脚本不会创建本地 ONNX Runtime session；RDK 服务启动时先返回模型的输入/输出维度和 SHA256，随后在一条持久 TCP 连接上接收观测并返回动作。Ubuntu 电脑只保存和推进物理状态，因此断开 RDK 或返回维度不一致时，仿真会直接停止。

本教程提供三个脚本：

第一步：在 RDK 上启动策略服务

先把 ONNX 和 rdk_policy_server.py 放到 RDK。板端不需要安装 mjlab、PyTorch 或 MuJoCo，只需要 NumPy 与 ONNX Runtime：

bashpython3 -m pip install --user numpy onnxruntime

python3 rdk_policy_smoke.py \
  --model microduck_policy_5999.onnx \
  --iterations 2000 \
  --paced-steps 250 \
  --control-hz 50 \
  --json-output rdk_smoke_report.json

python3 rdk_policy_server.py \
  --model microduck_policy_5999.onnx \
  --host 0.0.0.0 \
  --port 8765

服务端协议先发送 MDP1 + 输入维度 + 输出维度 + 模型 SHA256 握手。每个请求由一个批量大小和连续的 float32 观测组成，响应为相同批量大小的 float32 动作。单鸭请求是 [1,61] -> [1,14]；九鸭方阵则在一次控制周期内发送 [9,61]，RDK 使用固定批量为 1 的 ONNX 逐组推理，再返回 [9,14]。这一设计和当前模型的静态 batch 契约一致，也避免为展示视频重新导出另一个模型。

第二步：在 Ubuntu 电脑上生成单鸭视频

Ubuntu 电脑需要已经安装好的 Microduck RL 环境和 ffmpeg。--policy-host 必须填写 RDK 在同一局域网中的地址；远程模式不需要 --model：

bashexport EVERY_EMBODIED=/path/to/every-embodied
export MICRODUCK_RL=/path/to/microduck_rl
cd "$MICRODUCK_RL"

MUJOCO_GL=egl uv run python \
  "$EVERY_EMBODIED/05-具身场景的深度和强化学习/05-OpenDuckMini与Microduck双足强化学习/rdk_microduck_video.py" \
  --microduck-repo "$MICRODUCK_RL" \
  --policy-host <RDK_IP> \
  --policy-port 8765 \
  --output microduck_rdk_brain_single_12s.mp4 \
  --rows 1 --cols 1 \
  --duration 12 --fps 30 \
  --width 960 --height 540 \
  --speed 0.30 \
  --camera-distance 0.70

脚本使用训练同源的投影重力、关节相对位置、关节速度、历史动作和 13 维命令槽位构造观测，并以 4 x 0.005 s = 20 ms 的控制周期推进物理。视频旁边还会生成同名 JSON，记录模型哈希、控制步数、RDK 往返延迟、每只机器人的位移、最低躯干高度和视频编码参数。

第三步：在同一场景生成九鸭方阵

方阵不是把单鸭视频复制九份。脚本通过 MuJoCo MjSpec.attach 将九份带独立命名前缀的 Microduck 机器人合并到同一个 world，再给每只机器人分别建立关节、IMU、历史动作和执行器索引：

bashMUJOCO_GL=egl uv run python \
  "$EVERY_EMBODIED/05-具身场景的深度和强化学习/05-OpenDuckMini与Microduck双足强化学习/rdk_microduck_video.py" \
  --microduck-repo "$MICRODUCK_RL" \
  --policy-host <RDK_IP> \
  --policy-port 8765 \
  --output microduck_rdk_brain_3x3_12s.mp4 \
  --rows 3 --cols 3 \
  --duration 12 --fps 30 \
  --width 960 --height 540 \
  --speed 0.30 \
  --camera-distance 1.65

这里的九只鸭子共享同一个策略权重和速度命令，但不共享物理状态。它们的动作看起来同步，是因为初始姿态和确定性策略相同；轻微差异来自同一 world 中各自的接触求解。要研究队形保持、避碰或通信，应在 observation、reward 和训练任务中显式加入邻居状态，这不属于本次边缘部署验证。

本次实际验证记录

板内定时测试与完整运行记录分别保存在 rdk_policy_smoke_report.json、microduck_rdk_brain_single_12s.json 和 microduck_rdk_brain_3x3_12s.json。这组数据的用途是证明板端模型契约、持续推理和闭环控制链路已经跑通，不用于和其他硬件做速度排名。

RDK 系统虽然提供 hobot_dnn、hrt_model_exec 和 BPU 设备节点，但 hrt_model_exec 不能直接加载普通 ONNX，它需要先用匹配版本的地瓜工具链转换为板端模型。当前 14 自由度 MLP 在 CPU 上已经远小于 20 ms 控制预算，因此把小策略强行迁移到 BPU 没有实际收益；后续接入视觉检测或深度网络时，再把 BPU 留给计算量更大的感知模型更合理。

第四步：把 RDK 扩展为多技能策略大脑

前面的 MDP1 服务只装载一个 walking 模型，适合验证单鸭与方阵。踢球网页需要在行走、左右脚踢球和跌倒恢复之间切换，因此本教程又提供了 MDP2 多策略协议。RDK 启动时返回具名策略目录，Ubuntu 或网页按照名称请求动作：

mermaidflowchart LR
  A["浏览器<br/>视觉状态机与 61 维观测"] -->|"同源 HTTP/float32"| B["Ubuntu 桥接器"]
  B -->|"MDP2 持久 TCP"| C["RDK X5<br/>九策略 ONNX registry"]
  C -->|"14 维动作"| B
  B -->|"14 维动作"| A
  A --> D["浏览器 MuJoCo WASM<br/>接触、足球与相机"]
  C -. "相同策略接口" .-> E["后续实体鸭<br/>IMU + 舵机"]

这里的职责边界必须明确：浏览器负责球检测结果、自动接近、对准、左右脚选择和 MuJoCo；RDK X5 只根据 61 维 actor 观测运行被选中的 ONNX 并返回 14 维动作。BallKick actor 在训练时看不到球，球状态只供 critic 使用，所以“追球”本来就应由视觉控制层完成，不能把球坐标偷偷塞进部署 actor。

新增脚本如下：

把浏览器仿真器的九个 ONNX 放入 RDK。下例假定已将上述 Python 和 shell 文件放在 ~/microduck_policy_v2/：

bash# 在 Ubuntu 电脑执行；<RDK_IP> 换成开发板地址。
scp microduck-simulator/app/public/policies/*.onnx \
  sunrise@<RDK_IP>:~/microduck_policy_v2/models/

scp rdk_policy_protocol.py rdk_multi_policy_server.py start_rdk_brain.sh \
  sunrise@<RDK_IP>:~/microduck_policy_v2/

ssh sunrise@<RDK_IP> \
  'chmod +x ~/microduck_policy_v2/start_rdk_brain.sh && \
   cd ~/microduck_policy_v2 && \
   nohup ./start_rdk_brain.sh >logs/server.log 2>&1 &'

九个名称不是文件名猜测，而是网页状态机与板端 registry 的稳定接口：

先做独立验收。脚本建立第二条 TCP 连接，因此可以在网页长连接保持在线时运行：

bashpython rdk_multi_policy_smoke.py \
  --host <RDK_IP> --port 8766 \
  --iterations 100 \
  --json-output rdk_multi_policy_smoke_report.json

看到 catalog 中九个策略均为 [1,61] -> [1,14]，且 walking、kick_left、kick_right 都返回有限值，才进入网页闭环。报告会把板端 ONNX Runtime provider、每个模型的 SHA256 和网络往返延迟一起保存，避免拿错 checkpoint 后只凭画面猜测。

第五步：网页 MuJoCo 由 RDK X5 供应动作

浏览器不能直接建立原始 TCP，因此 Ubuntu 上需要薄桥接器。桥接器不做推理，只转发 float32 观测和动作；RDK 重启后会重连一次，但不会创建本地 ONNX session。先构建修改后的 Microduck Sandbox：

bashcd /path/to/microduck-simulator/app
npm ci
npm run build

python "$EVERY_EMBODIED/05-具身场景的深度和强化学习/05-OpenDuckMini与Microduck双足强化学习/rdk_web_policy_bridge.py" \
  --rdk-host <RDK_IP> --rdk-port 8766 \
  --listen-host 0.0.0.0 --listen-port 8767 \
  --static-root "$PWD/dist"

同一局域网浏览器打开：

texthttp://<UBUNTU_IP>:8767/?rdk=self

rdk=self 表示网页和策略桥接 API 使用同一个 origin，不会在每个 50 Hz 周期额外触发 CORS 预检。开发时也可以在 Vite 中把 /rdk-api 反向代理到 127.0.0.1:8767，再打开 http://localhost:5173/?rdk=/rdk-api。

网页集成时，将原来的：

jsconst out = await activeSession().run({
  obs: new ort.Tensor("float32", observation, [1, 61]),
});
const action = out.actions.data;

替换为：

jsconst rdk = await RdkPolicyProvider.connect(window.location.origin);
const { actions, latencyMs } = await rdk.run(activePolicySlot(), observation);

远程模式不要再下载 walking、kick 或 stand ONNX。catalog 缺少必需策略时启动失败；运行中 RDK 断线时停止控制并显示 RDK X5 / OFFLINE。只有这种 fail-closed 行为，才能证明网页画面中的动作确实来自开发板。

本次实测从网页初始场景重新启动，第三视角依次进入 AUTO APPROACH、ALIGN TARGET，触发 kick_right 后又回到 SEARCH BALL，继续搜索未被重置的同一颗球。HUD 全程显示 BRAIN RDK X5 / ONLINE；桥接日志记录到 walking 和 kick_right 的成功响应，网页未加载本地策略作为后备。独立 300 次 smoke 的局域网往返均值约 2.1 ms，原始记录见 rdk_multi_policy_smoke_report.json。这些数字用于检查 20 ms 控制预算，不用于硬件排名。

第六步：Ubuntu 原生 MuJoCo 生成踢球视频

需要无浏览器、可归档的 H.264 视频时运行原生脚本。球只在开局放置一次，后续踢完不会瞬移复位；控制器继续寻找滚走的同一只球：

bashMUJOCO_GL=egl uv run python \
  "$EVERY_EMBODIED/05-具身场景的深度和强化学习/05-OpenDuckMini与Microduck双足强化学习/rdk_microduck_soccer.py" \
  --microduck-repo "$MICRODUCK_RL" \
  --policy-host <RDK_IP> --policy-port 8766 \
  --output microduck_rdk_soccer.mp4 \
  --max-kicks 3 --max-duration 90 \
  --fps 30 --width 1280 --height 720

脚本不会接受本地 --model 参数，也不会断线降级。只有 JSON 中 ball_placement_count = 1、completed_kicks = 3，且 rdk_latency 同时出现 walking 和踢球策略，才算完成连续追球验收。

后续在显卡工作站训练新动作时，不需要改变协议：用官方 exporter 生成 [1,61] -> [1,14] ONNX，复制到 RDK，在 start_rdk_brain.sh 增加一条 --policy 技能名=models/文件.onnx，再在网页状态机增加同名映射即可。显卡负责训练，Ubuntu 负责世界与画面，RDK X5 始终是部署侧策略大脑。

8. 真机部署边界

Microduck 真机仓库中的 robotd 以 50 Hz 运行，读取 IMU 和舵机状态，生成 61 维观测，调用 ONNX 策略，再将 14 维动作变成关节目标。但从 output.onnx 到真机之间仍然必须有：

• 关节顺序、方向、零位和限位校验；
• IMU 坐标系和安装偏差校准；
• 失联、过温、跌倒、异常动作幅度和策略加载失败保护；
• 悬空小幅度测试、支撑架测试、带保护绳落地测试，最后才是自由走路。

因此，本节的命令到 CPU MuJoCo 演练为止。没有完成上述硬件校准和安全门禁时，不应将新策略直接写入真机。

五、下载 Open Duck Mini v2 URDF 和完整网格

Open Duck Mini v2 的 robot.urdf 不是单文件模型。它包含 21 个 link、20 个 joint，并引用同目录下的 45 类 STL 网格。只在 GitHub 网页上下载 robot.urdf，加载时会出现 body_front.stl not found 一类错误。

方式 A：稀疏克隆机器人模型目录

bashgit clone --depth 1 --filter=blob:none --sparse --branch v2 \
  https://github.com/apirrone/Open_Duck_Mini.git
cd Open_Duck_Mini
git sparse-checkout set mini_bdx/robots/open_duck_mini_v2

下载后的关键文件为：

textOpen_Duck_Mini/mini_bdx/robots/open_duck_mini_v2/
├── robot.urdf
├── robot.xml
├── robot_motors.xml
├── config.json
├── *.stl
└── *.part

用下面的命令做完整性检查：

bashMODEL_DIR=mini_bdx/robots/open_duck_mini_v2
test -f "$MODEL_DIR/robot.urdf"
test "$(find "$MODEL_DIR" -maxdepth 1 -name '*.stl' | wc -l)" -gt 0
grep -n 'mesh filename' "$MODEL_DIR/robot.urdf" | head

URDF 中的网格路径写成 package:///body_front.stl 这类形式。不同加载器对空 package 名的解析有差异；如果查看器找不到网格，应先把 package/resource root 指向这个模型目录，而不是删掉所有 mesh 引用。

在已安装 ROS 的环境中，可先做 XML/连杆树检查：

bashcheck_urdf "$MODEL_DIR/robot.urdf"

check_urdf 通过不代表网格路径、惯量、碰撞体和关节方向已经在目标仿真器中验证，它只是第一道结构检查。

方式 B：下载参考动作仓库中的 URDF

如果目标是生成模仿学习参考轨迹，直接克隆 reference-motion 仓库更合适。该仓库使用 Git LFS：

bashsudo apt update
sudo apt install -y git-lfs
git lfs install

git clone https://github.com/apirrone/Open_Duck_reference_motion_generator.git
cd Open_Duck_reference_motion_generator
git lfs pull

uv run scripts/auto_waddle.py -j4 \
  --duck open_duck_mini_v2 \
  --sweep

uv run scripts/fit_poly.py --ref_motion recordings/
uv run scripts/replay_motion.py -f recordings/<motion-file>.json

-j 后应显式给出并行数，例如 -j4。官方 README 特别提醒，单独使用 -j 会尝试占用全部 CPU 核心，普通机器可能因内存和调度压力失去响应。

六、复现旧 Open Duck Mini v2 训练线

如果大家的目标就是 42 cm Open Duck Mini v2，应使用与它配套的 Open Duck Playground，而不是新 Microduck 任务。

bashgit clone https://github.com/apirrone/Open_Duck_Playground.git
cd Open_Duck_Playground

curl -LsSf https://astral.sh/uv/install.sh | sh
source "$HOME/.local/bin/env"

uv run playground/open_duck_mini_v2/runner.py \
  --task flat_terrain_backlash \
  --num_timesteps 300000000

回放导出的 ONNX：

bashuv run playground/open_duck_mini_v2/mujoco_infer.py \
  -o <path-to-policy.onnx>

如果要启用模仿奖励，需要将上一节生成的 polynomial_coefficients.pkl 复制到：

textplayground/open_duck_mini_v2/data/polynomial_coefficients.pkl

然后在 playground/open_duck_mini_v2/joystick.py 中将 USE_IMITATION_REWARD 设为 True。这是一条独立的旧款机器人复现线，不应把它的 checkpoint 直接放到新 Microduck robotd 中。

七、常见失败与排查

八、建议的学习顺序

1. 先看本节的两段官方视频，明确真机和仿真的目标效果。
2. 稀疏克隆 Open Duck Mini v2 模型目录，弄清 URDF、STL、link 和 joint 的对应关系。
3. 在 Microduck RL 中跑通 CPU tests 和 64 env x 5 iterations smoke test。
4. 启动 4096 环境正式训练，同时看分项奖励和行为视频。
5. 单独训练 BallKick，检查击球方向、支撑脚接触和动作后站稳，不用 walking checkpoint 冒充技巧策略。
6. 使用官方导出脚本生成 ONNX，先在 CPU MuJoCo 演练，再替换进 Microduck Sandbox 做浏览器闭环验证。
7. 只有在观测契约、关节标定和硬件安全机制都通过后，才进入真机。

九、参考资料与素材来源

• Pollen Robotics Microduck 真机运行时
• Pollen Robotics Microduck RL
• Pollen Robotics Microduck Sandbox（官方浏览器模拟器）
• Microduck Sandbox 源码
• Open Duck Mini v2
• Open Duck Playground
• Open Duck Reference Motion Generator
• BAM: Better Actuator Models
• mjlab
• MuJoCo Playground
• microduck 小白完整训练教程（Bilibili）

本节官方视频和页首图来自上述项目页；视频仅做格式转换、缩放和片段截取，未改变实验内容。图 5 是本教程对官方 Sandbox 的本机运行截图。Microduck 与 Microduck RL 软件代码采用 Apache-2.0，Microduck RL 中的 3D 模型采用 Creative Commons BY-SA-NC；Sandbox 当前公开源码但没有单独的根目录许可证，因此本教程不镜像其完整源码。Open Duck Mini 的代码与机械资产也应分别以对应仓库当前的 LICENSE 和第三方资产声明为准。Bilibili 教程仅提供原页面链接，不在本仓库转载其视频文件。
